贵州毕节XKLJ型旋转式孔板流量计厂家送货价钱还便宜
一、产品结构

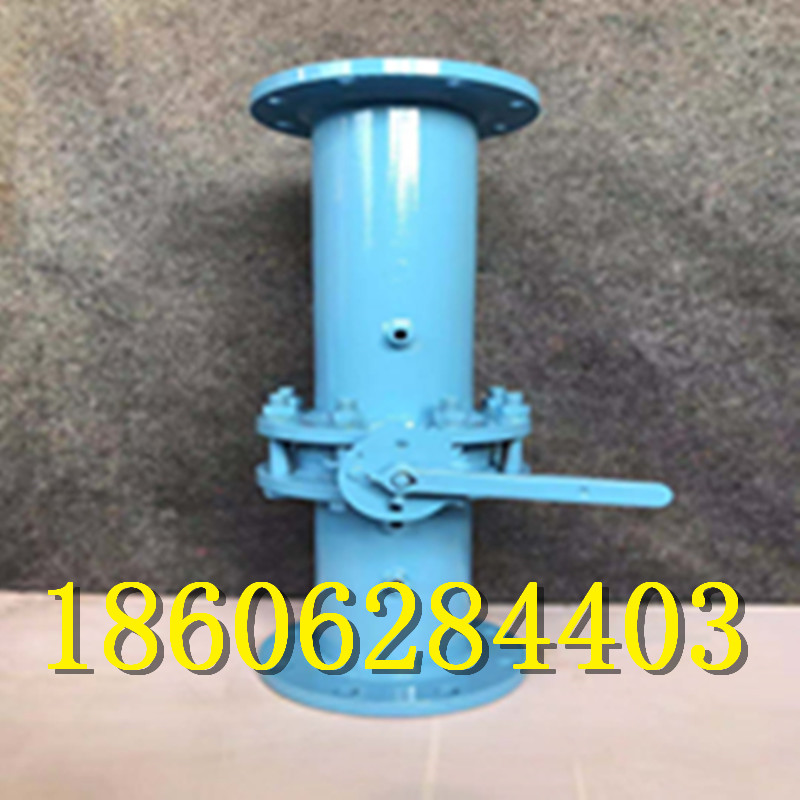

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、节流件、密封垫、出流体管路等构成。节流件是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的节流件，其结构形式是几何相似的。
二、适用及注意事项
1、在抽放瓦斯管路中安装节流件时，节流件的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装节流件的管道内壁，在节流件前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≥10D。
4、要经常清理节流件前后的积水和污物，节流件锈蚀要更换。
5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的节流件。
三、技术参数
????1.适用管径：DN100～DN1000
????2.被测介质温度：-10℃～+450℃
????3.工作压力：0.6～3.2（Mpa)
????4.连接方式：国家标准法兰盘连接
????5.材质：管道材质为碳素结构钢，节流孔板材质为不锈钢
????6.长度：≥1000mm；
????7.管壁厚：≥4mm
????8.直径比β：0.5
????9.测量气嘴：φ6
苏州信科宣智能科技有限公司在贵州毕节XKLJ型旋转式孔板流量计厂家送货价钱还便宜。
技术咨询：韩经理
咨询放式：18606284403
