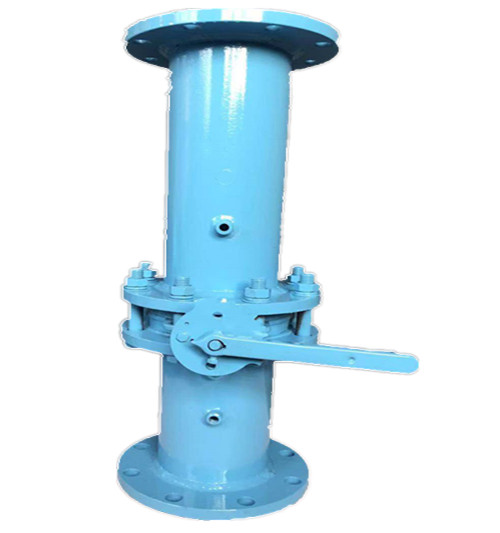

一、旋转式孔板流量计
信科宣智能科技有限公司旋转式孔板流量计，质量有保证。信科宣智能科技有限公司是一个新秀之星的优秀品牌、它具有出类拔萃的品质和不同凡响的价值。从负压放水器、管路排渣装置、孔板流量计、断水保护装置、防回火装置、水封式防爆器，苏州信科宣智能科技有限公司产品都贯穿着“质量可靠性”的宗旨。我们以优异的质量和可靠性能满足您的一切需求
二、产品结构
旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、节流件、密封垫、出流体管路等构成。节流件是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的节流件，其结构形式是几何相似的。
三、工作原理
旋转式孔板流量计是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系式，因而通过差压计测量压差即可计算出流体的流量。
四、技术参数
????1.适用管径：DN100～DN1000
????2.被测介质温度：-10℃～+450℃
????3.工作压力：0.6～3.2（Mpa)
????4.连接方式：国家标准法兰盘连接
????5.材质：管道材质为碳素结构钢，节流孔板材质为不锈钢
????6.长度：≥1000mm；
????7.管壁厚：≥4mm
????8.直径比β：0.5
????9.测量气嘴：φ6
