一、产品原理

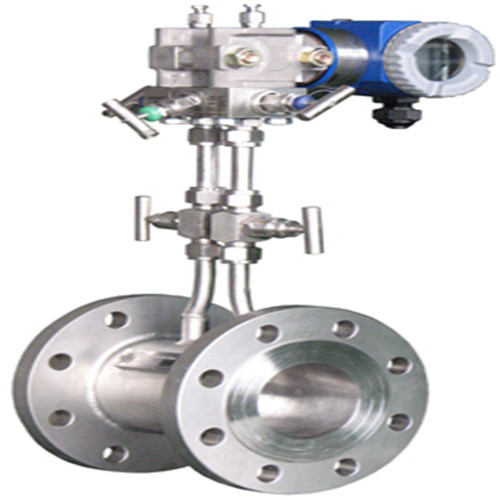

一体化孔板流量计一体型节流式流量计体型节流式流量计按国际标准 ISO5167 及国家标准 GB／T2624 规定进行设计，是一种将节流装置（标准孔板、喷嘴、环形孔板等）和差压变送器配套组成一体的宽量程比流量计。它不仅给安装带来了很大方便和效益，用户不用敷设安装管线，安装简单，并且不易出现故障，结构紧凑，维护量少。配用智能差压变送器，可借助“手操器”方便进行量程调整，采用数字通讯方式，可将量程范围扩大到 1∶13。可广泛用于化工、冶金、电力、热力等计量测试工程中。采用可靠性高的整体化孔板进行流量测量，用于检测蒸汽（饱和、过热蒸汽），气体（压缩空气、煤气等各种气体）及冷、热水、工业废水等液体的流量测量.
二、流量计结构
流装置组成节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置:环室、取压法兰、夹持环、导压管等
连接法兰(国家标准、各种标准及其它设计部门的法兰)紧固件。
三、工作原理
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:
c-流出系数 无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m³/sß-直径比d/D 无量纲
流体的密度Kg/m³
可膨胀性系数 无量纲
质量就其本质来说是一种客观事物具有某种能力的属性，由于客观事物具备了某种能力，才可能满足人们的需要。
