百川汇海可撼天，众志成城比金坚，苏州信科宣告诉你V锥流量计的结构与安装使用方法。

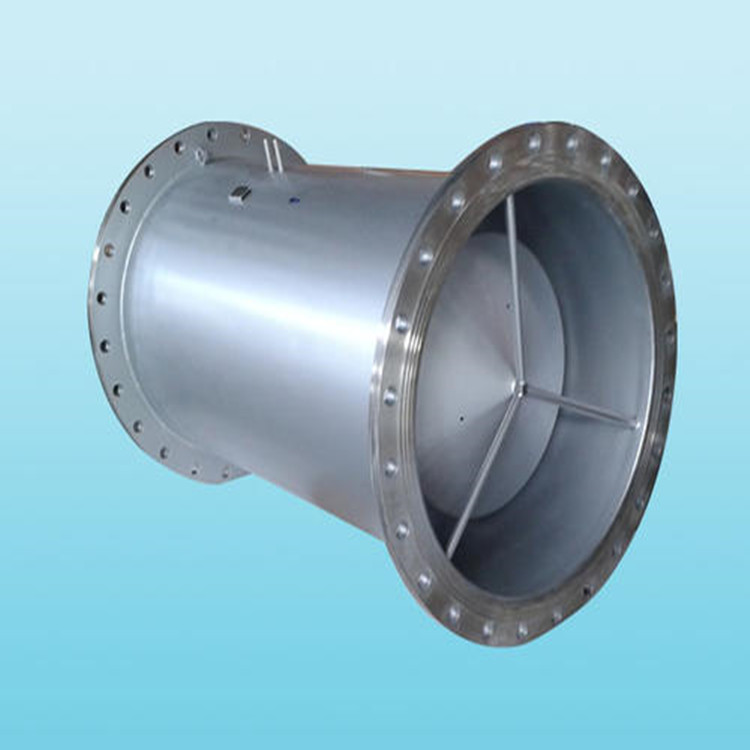

一、V锥流量计结构：
主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。
二、产品特点、用途和适用范围
LNV型 V型锥流量计（亦称内锥流量计、锥形流量计、V锥）是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的高精度差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力损失小、流出系数的稳定性好、要求前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的优点，其独特的锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
三、主要技术参数
a 公称通径: DN=40mm～2000mm
b 公称压力：PN ≤20Mpa
c 流量不确定度（精确度）：实流标定：±0.5％；±1％干式标定：±1％；±1.5％
d 重复性：±0.2％；±0.5％
e 安装仪表处的zui短直管段长度：上游0.5～2D，下游0～1D
注：可按照客户要求定制。
四、安装、使用与维护
1）对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。
2）安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。
3）V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D（ ），其中D为管道内径，β为孔径比。
4）取压口的位置原则上应当能保证（在测量气体介质流量时）自动疏水或（在测量液体介质流量时）自动排气，即测液体时，取压口在下方45°以内选择，测气体时，取压口在上方45°以内选择，测含杂质的气体流量应当接近垂直方向。
