江苏SFB型水封泄爆引压导爆管

主要作用

保证瓦斯抽采系统设备的安全运行，防止因意外爆炸造成设备损坏，在瓦斯抽放系统管路上安装有水封阻火泄爆装置。现有的水封阻火泄爆装置存在以下问题；一是未安装导爆管，将爆炸冲击波泄爆至瓦斯泵房内，留下安全隐患；二是安装了导爆管，导爆管的固定、支撑点分别在抽采泵房房顶和泄爆桶处，泄爆后无法更换泄爆片，危及抽采泵站的安全运行。



产品介绍

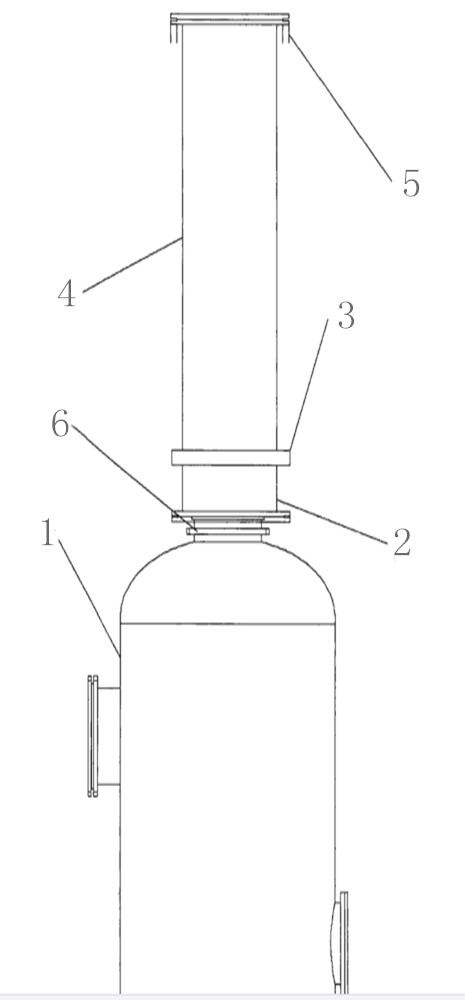

本实用新型一种泄爆导爆装置，属于煤矿安全抽采设备技术领域，特别是涉及一种泄爆导爆装置。采用了新型设置了钢结构支架和钢平台，将导爆管的支撑点从泄露桶转移到支撑平台，减轻了导爆桶的负担的同时增加了导爆管的稳固性。包括：泄爆桶、泄爆片、标准变径管、波纹管软连接、导爆管、钢结构支架和钢平台，泄爆片设置在泄爆桶和标准变径管之间，泄爆桶的顶端与标准变径管的底端通过法兰连接固定在一起并将泄爆片压紧，标准变径管的顶端通过法兰与波纹管软连接的顶端通过法兰与导爆管的底端连接固定，导爆管的顶端穿过房顶平台并伸出房顶平台外，所述钢结构支架为由多根钢柱搭建而成的空间结构，泄爆桶位于钢结构支架内，钢平台位于钢结构支架顶部由钢结构支架支撑，且钢平台位于波纹管软连接和房顶平台之间，导爆管穿过钢平台。本实用新型用于泄爆导爆，可方便的更换泄爆片。
